聚脲生产厂家 手工聚脲在立面女儿墙的应用效果如何？——昌盛达聚脲手工立面施工不流挂聚脲，非常适合解决女儿墙的防水、抗裂与耐久性问题，是当前建筑立面防护的优选方案之一。

手工聚脲 立面女儿墙不流挂聚脲

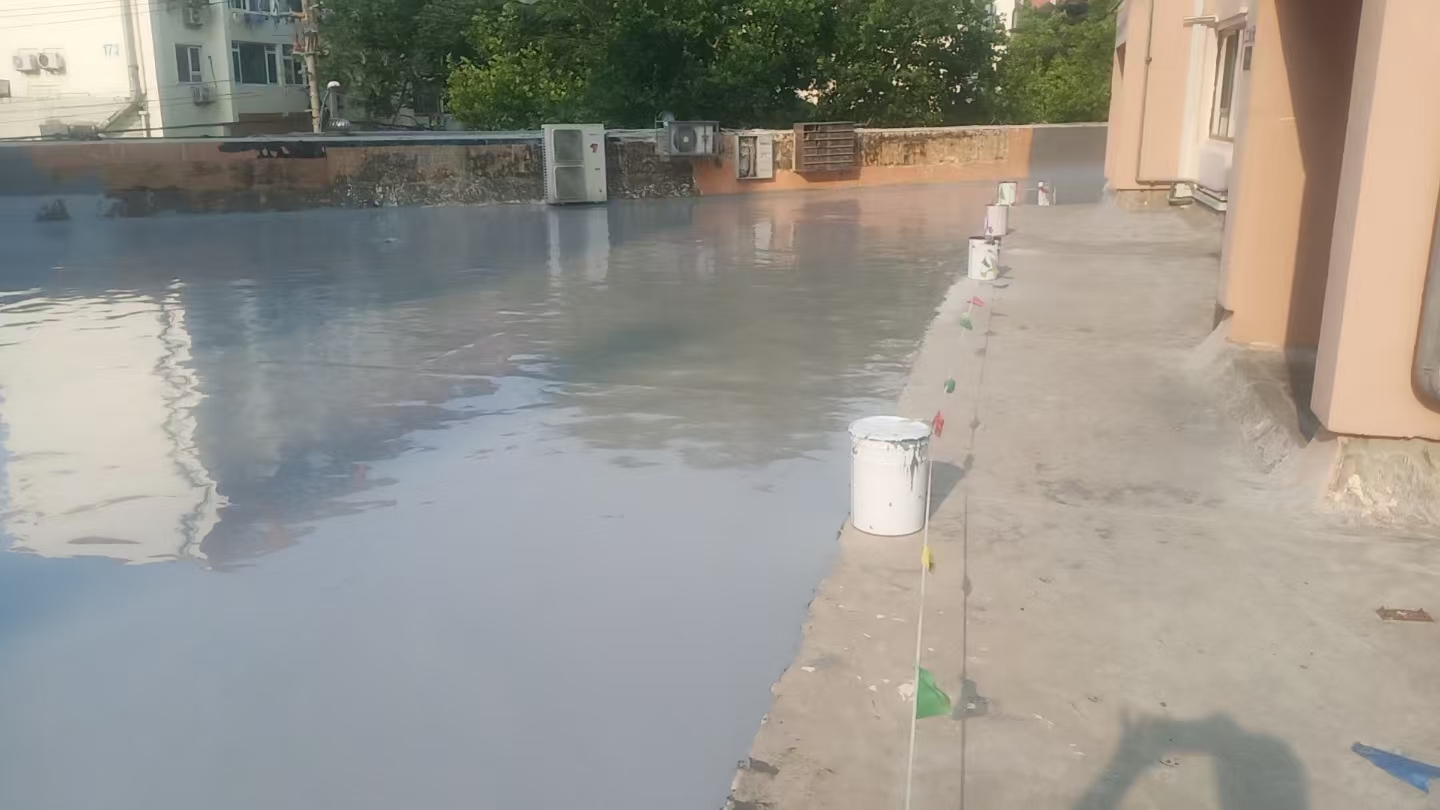

一、核心应用优势

1. 解决女儿墙核心痛点：女儿墙长期受雨水冲刷、温差变化影响，易出现开裂、渗水。不流挂聚脲附着力强，能紧密贴合混凝土、砌体等基材，形成连续无接缝的防水膜，从根源阻断渗水通道。
2. 立面施工适配性高：手工施工时，不流挂聚脲触变性好，不会因立面垂直或倾斜出现流淌、堆积，能保证涂层厚度均匀（通常可控制在 1.5-3mm），无需额外支模或找平，施工效率优于传统涂料。
3. 耐久性与耐候性突出：聚脲材料抗紫外线、耐高低温（-40℃至 120℃）、耐酸碱腐蚀，涂层固化后物理性能稳定，使用寿命可达 15-20 年，能减少女儿墙频繁维修的成本。

二、关键施工要点

1. 基材预处理：
   • 清除女儿墙表面的灰尘、油污、空鼓层，对裂缝、孔洞用修补砂浆找平，确保基材干燥（含水率≤8%）、平整。
   • 涂刷专用底涂，增强聚脲与基材的附着力，避免后期出现脱层。
2. 手工施工控制：
   • 采用刮板、滚筒或毛刷手工涂覆，分 1-2 遍施工，第一遍薄涂（0.8-1mm）作为过渡层，第二遍按设计厚度涂覆，每遍间隔时间需遵循产品说明（通常为 2-4 小时）。
   • 施工环境需控制温度（5℃-35℃）和湿度（相对湿度≤85%），雨天或大风天气禁止施工，避免影响涂层固化效果。
3. 节点加强处理：
   • 对女儿墙顶部压顶、与屋面交接的阴角、落水口等易渗漏部位，需额外增加聚脲涂层厚度，或粘贴增强布进行加强，提升局部抗裂与防水能力。

三、注意事项

• 材料选择：需选用符合国家标准的 “纯聚脲” 或 “半聚脲” 材料，明确标注 “立面不流挂” 性能，避免使用普通聚脲导致施工缺陷。
• 安全防护：手工施工时，操作人员需佩戴防毒面具、防护手套和防护服，保持施工区域通风，避免聚脲原料挥发物影响健康。
• 后期养护：涂层固化后（通常 24 小时完全固化），需避免尖锐物体撞击，7 天内禁止接触水或其他腐蚀性物质，确保涂层性能稳定。
